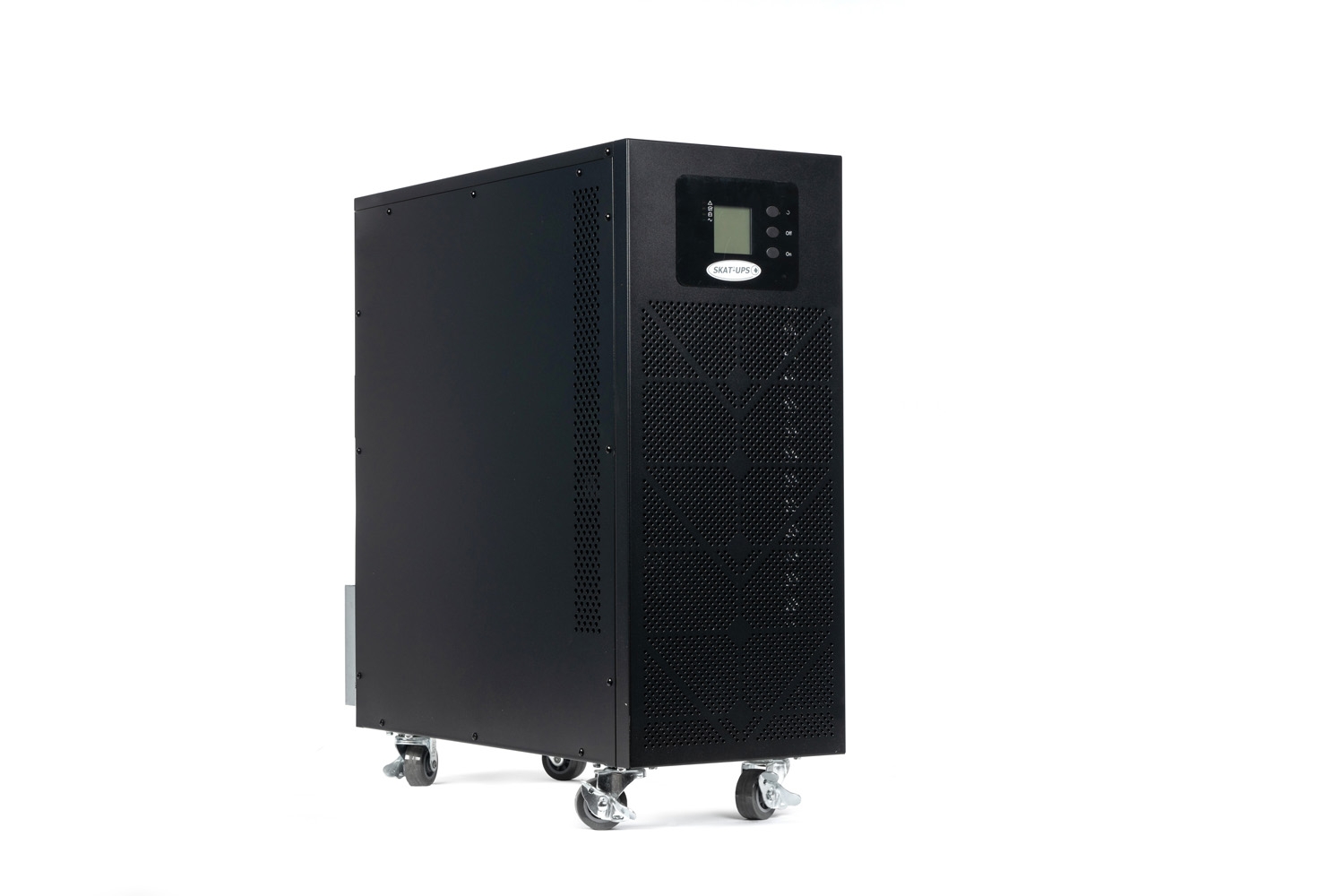

Трёхфазный источник бесперебойного питания SKAT-UPS 60-3/3
Онлайн ИБП двойного преобразования с трехфазным входом и выходом
Мощность – 60 кВА (60 кВт)
Кол-во подключаемых АКБ – 30/32/34/36/38/40/42/44/46/48/50 шт.
Возможность наращивания мощности или резервирования параллельным включением до 4 устройств
Совместимость с генераторными установками
|
Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В |
заводская установка |
380 |
|
|
настраивается пользователем |
380/400/415 |
||
|
Диапазон входного напряжения без перехода на питание от АКБ |
при 100% нагрузки, В |
305…478 |
|
|
при 40% нагрузки, В |
138…478 |
||
|
Номинальная частота входного напряжения, (Fном), Гц |
50 |
||
|
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц |
40...70 |
||
|
Входной коэффициент мощности, не менее |
0,99 |
||
|
Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более |
3% |
||
|
Питание от генератора |
поддерживается |
||
|
ВЫХОДНЫЕ ПАРАМЕТРЫ |
|||
|
Номинальная выходная мощность |
Полная, ВА |
60000* |
|
|
Активная, Вт |
60000* |
||
|
Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В |
заводская установка |
380 |
|
|
настраивается пользователем |
380/400/415 |
||
|
Выходной коэффициент мощности, не менее |
1 |
||
|
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % |
±1 |
||
|
Отклик переходного напряжения (при линейной нагрузке) |
±3 |
||
|
Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, % |
±1; ±2; ±4; ±5; ±10 |
||
|
Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц |
50±0,1% или 60±0,1% |
||
|
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) |
3:1 |
||
|
Коэффициент мощности в резерве |
0,9 |
||
|
Коэффициент нелинейных искажений выходного напряжения (THD), %, не более |
линейная нагрузка |
2 |
|
|
нелинейная нагрузка |
4 |
||
|
Форма выходного напряжения |
синусоидальная |
||
|
ЭФФЕКТИВНОСТЬ |
|||
|
Режим «ОСНОВНОЙ», %, не менее |
95,5 |
||
|
АККУМУЛЯТОРНАЯ БАТАРЕЯ |
|||
|
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
|||
|
Рекомендуемая ёмкость АКБ, Ач |
от 80*** |
||
|
Количество АКБ, шт. |
30-50 |
||
|
Ток заряда АКБ, А, не более |
20 |
||
|
ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ |
|||
|
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») |
≥ 110% |
через 60 мин |
|
|
110%–125% |
через 10 мин |
||
|
125–150 |
через 1 мин |
||
|
> 150 |
немедленно |
||
|
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) |
≥ 110% |
через 10 мин |
|
|
110%–125% |
через 1 мин |
||
|
125–150% |
через 5 с |
||
|
> 150% |
немедленно |
||
|
Габаритные размеры ШхГхВ (без упаковки), не более, мм |
250х828х868 |
||
|
Масса, НЕТТО, кг, не более |
83 |
||
|
Диапазон рабочих температур, °С |
0…+40 |
||
|
Относительная влажность воздуха (без конденсации), %, не более |
95 |
||
|
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) |
|||
|
Степень защиты оболочкой по ГОСТ 14254 |
IP20 |
||
