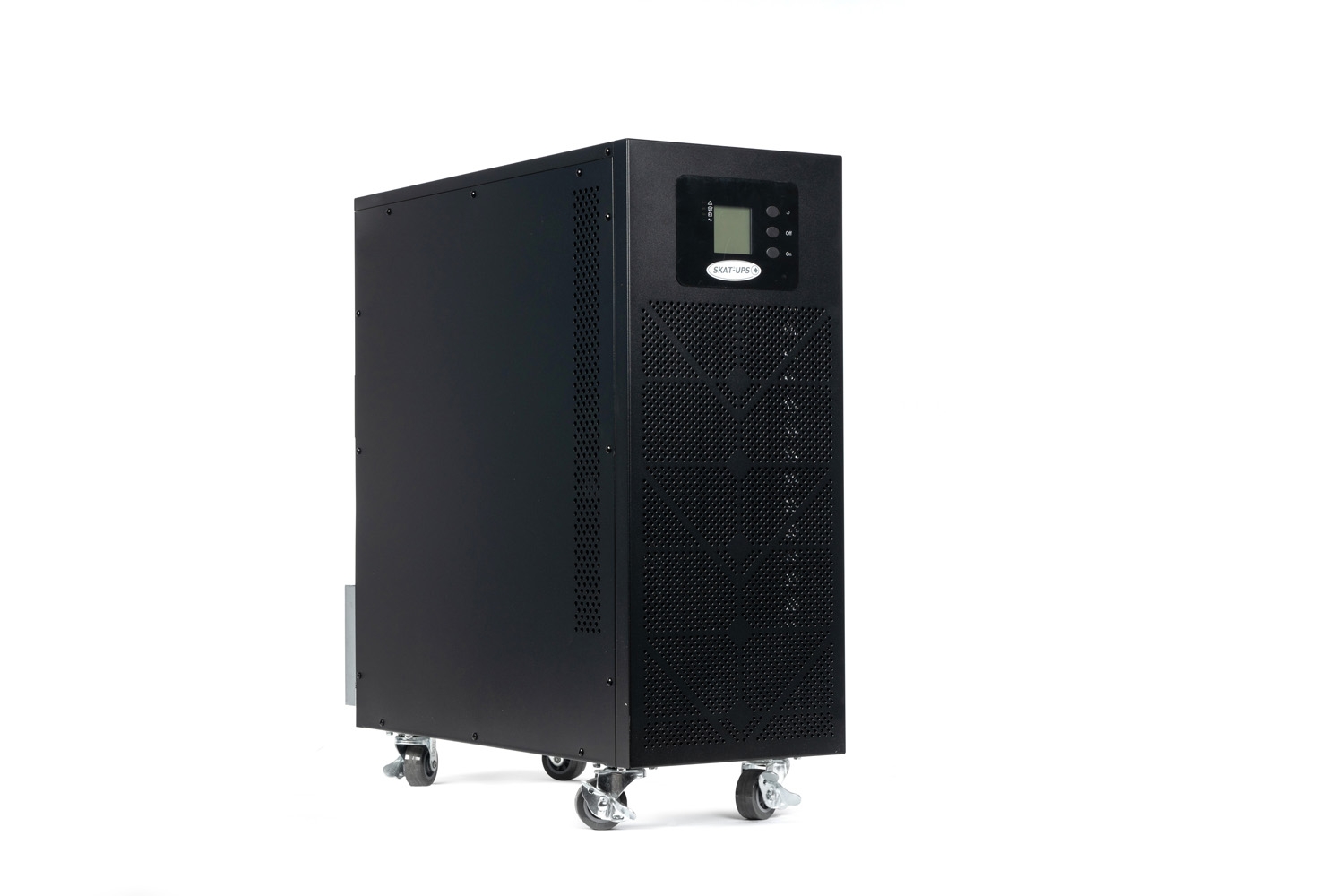

Трёхфазный источник бесперебойного питания SKAT-UPS 10-3/3+2x20x9Ah

Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В

заводская установка

380

настраивается пользователем

380/400/415

Диапазон входного напряжения без перехода на питание от АКБ

при 100% нагрузки, В

305... 478

при 50% нагрузки, В

208... 478

Номинальная частота входного напряжения, (Fном), Гц

50

Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц

45...55

Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380 В

заводская установка

-45%; +25%

настраивается пользователем

+ 10 %; + 15 %;

+ 20 %; - 20 %; - 30 %

Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном=380 В

заводская установка

-45%; +25%

настраивается пользователем

+ 10 %; + 15%;

 + 20 %; - 20%; - 30%;

Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном

±10%

Входной коэффициент мощности, не менее

0,99

Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более

3%

Питание от генератора

поддерживается

ВЫХОДНЫЕ ПАРАМЕТРЫ

Номинальная выходная мощность

Полная, ВА

10000*

Активная, Вт

9000*

Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В

заводская установка

380

настраивается пользователем

380/400/415

Выходной коэффициент мощности, не менее

0,9

Статическая точность выходного напряжения при изменении нагрузки в пределах 0... 100%, %

±1

Отклик переходного напряжения (при линейной нагрузке)

±5

Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, %

±1; ±2; ±4; ±5; ±10

Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц

50±0,1% или 60±0,1%

Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)

3:1

Коэффициент мощности в резерве

0,9

Коэффициент нелинейных искажений выходного напряжения (THD), %, не более

линейная нагрузка

2

нелинейная нагрузка

5

Форма выходного напряжения

синусоидальная

ЭФФЕКТИВНОСТЬ

Режим «ОСНОВНОЙ», %, не менее

93,5

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

Ёмкость встроенных АКБ, Ач

9 Ач

Количество АКБ, шт.

2х20

Ток заряда АКБ, А, не более

1,35

ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ

Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)

≥ 110%

через 60 мин

110%–125%

через 10 мин

125–150

через 1 мин

> 150

немедленно

Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения)

≥ 110%

через 10 мин

110%–125%

через 1 мин

125–150%

через 5 с

> 150%

немедленно

Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая C), А

20

Номинальный ток нейтрального кабеля в режиме «БАЙПАС», А

1,7хIном

Габаритные размеры ШхГхВ (без упаковки), не более, мм

250х828х868

Масса, НЕТТО, кг, не более

165

Диапазон рабочих температур, °С

0...+40

Относительная влажность воздуха (без конденсации), %, не более

90

ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т..)

Степень защиты оболочкой по ГОСТ 14254

Степень защиты IP20
