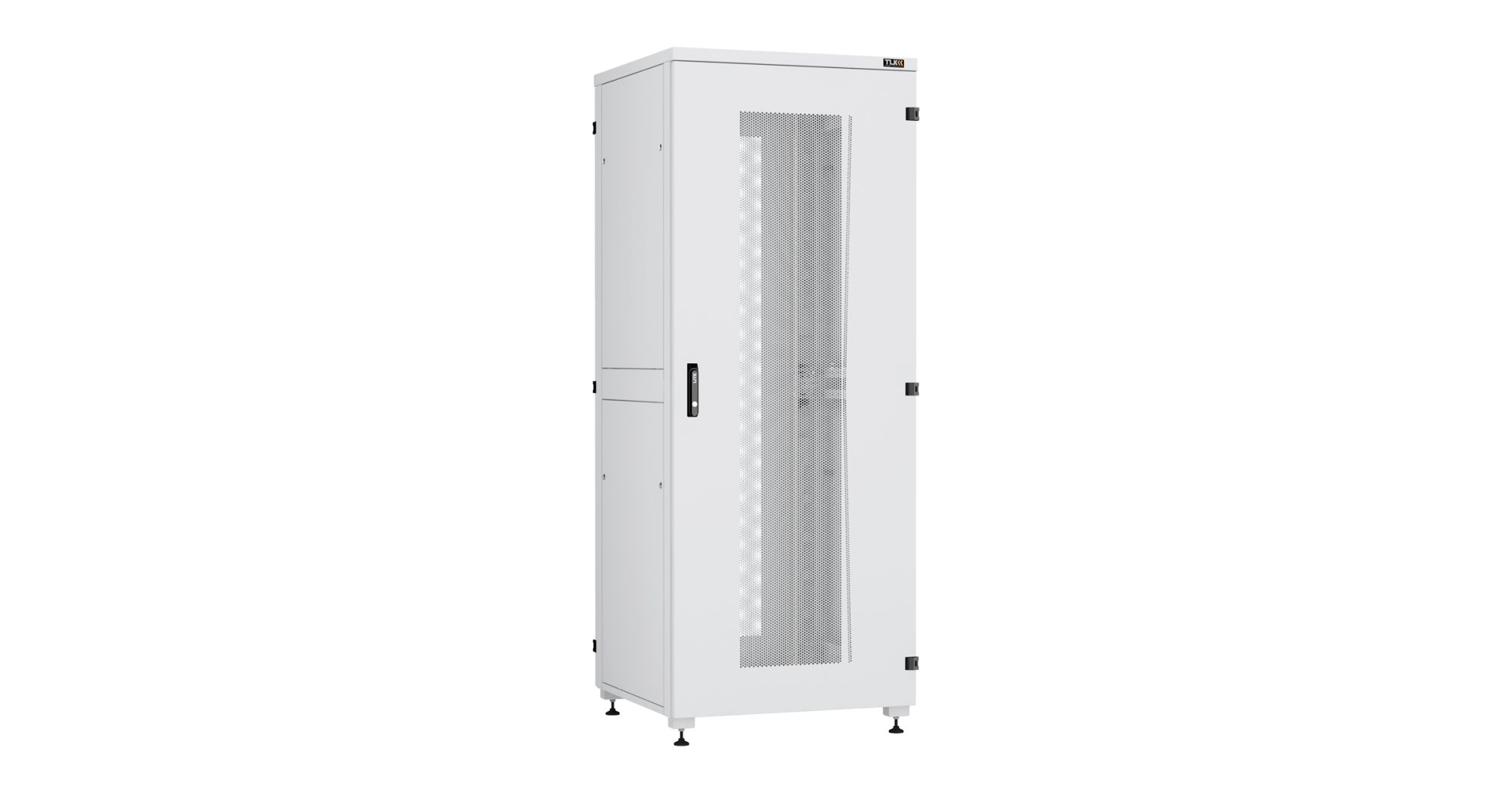

TFI-428080-PHPH-R-GY 42U, Ш800хГ800, перфорированная дверь, двухуровневые металлические стенки, перфорированная дверь, серый
Материал боковых стенок Листовая сталь 1 мм
Глубина/полезная, мм 800/750
Монтажные профили Оцинкованная сталь 1,5 мм
Тип покрытия шкафа Порошковое, ударопрочное, полимерно-эпоксидное
Материал передней двери Листовая сталь 1 мм
Степень защиты IP20
Максимально допустимая распределенная нагрузка 800 кг
Цвет покрытия Светло-серый (RAL 7035)
Дверь с оправой под стекло Листовая сталь 1 мм
Каркас шкафа Листовая сталь 1,5 мм
Кабельные вводы (заглушены / не заглушены) 7 шт
Телекоммуникационные напольные шкафы серии Lite II(TFI-R) представляет собой сборно-разборную конструкцию, предназначенную для установки телекоммуникационного и северного оборудования. Подразделяются на шкафы высотой 18, 24, 33, 42 и 47U, в сочетании с размерами 600х600мм, 600х800мм, 600х1000мм, 800х800мм и 800х1000мм (ширина/глубина). Конструкция шкафа сборно-разборная, состоящая из цельносварных рам, соединенных между собой перемычками, крышей и основанием.
Спереди и сзади имеется дверь. Слева и справа шкафа имеются съемные панели. Ввод кабеля осуществляется через основание шкафа или через крышу, через кабельные вводы, которые закрыты выламываемыми заглушками. Количество кабельных вводов: в основании - 3 шт (выламываемый), в крыше — 4 шт (выламываемый). Размер отверстий кабельного ввода составляет 270х56мм. Имеются посадочные места в крыше под установку вентиляторного блока. На выбор, можно установить вентиляторный блок на 2 вентилятора или вентиляторный блок на 4 вентилятора. Размеры посадочного места под установку вентиляторного блока в крышу и дно шкафа составляет 270х270мм. Передняя дверь открывается на угол до 180 градусов. Боковые стенки шкафа являются съемными, за счет чего доступ к установленному в шкаф оборудованию может осуществляться с четырёх сторон.
Для установки оборудования стандарта 19", шкафы оснащаются двумя парами монтажных направляющих. Глубину установки оборудования на монтажных направляющих внутри шкафа можно изменять благодаря отверстиям в соединительной планке с шагом 25мм. Максимальное раздвижение монтажных направляющих зависит от глубины и ширины шкафа. Металлические части шкафа соединяются между собой проводами заземления на шпильку М4. Провода заземления входят в базовую комплектацию. Наличие на всех металлических частях шкафа заземляющих элементов, возможность соединения заземляющим контуром всех токопроводящих деталей конструкции, а также наличие посадочного места для подключения внешнего заземления делает шкафы электробезопасными.
Шкаф выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601-90 (19-дюймовому стандарту IEC 297). Максимальная допустимая распределенная нагрузка на шкаф серии TFI составляет 800 кг. Степень защиты шкафа составляет IP 20.
